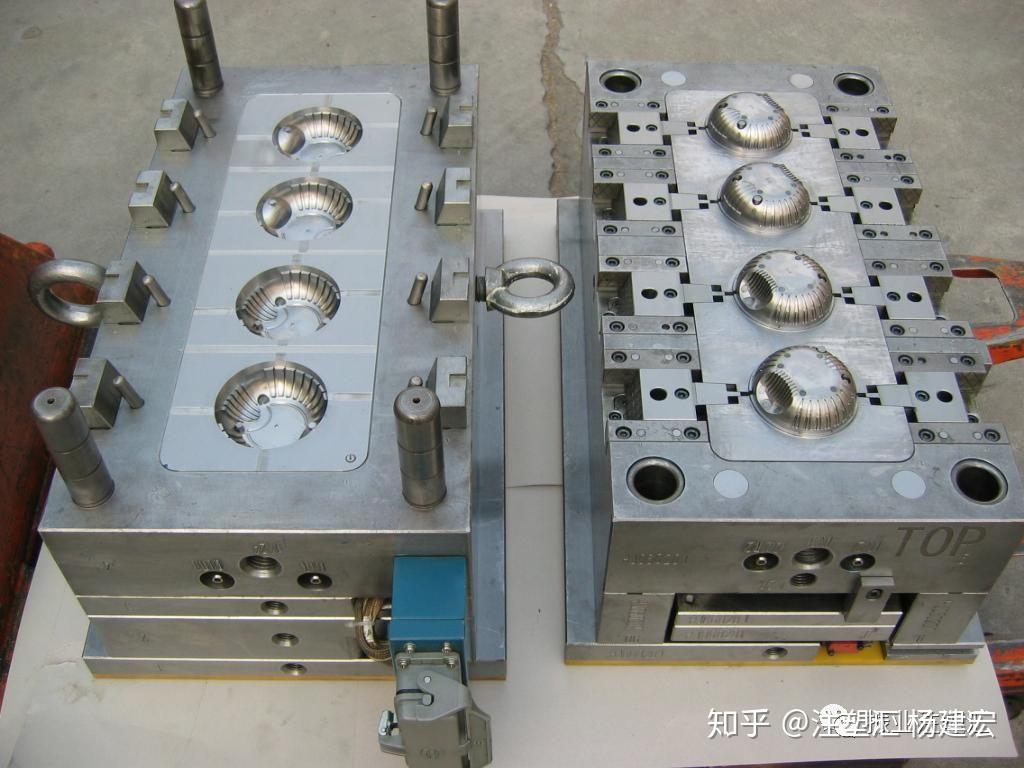

注塑模具关键零件加工工艺标准详解 模仁、镶件、斜顶与滑块

注塑模具的性能和使用寿命，很大程度上取决于模仁、镶件、斜顶、滑块等关键零件的加工精度与工艺规范。一套严谨的加工工艺标准，是保证模具质量、缩短制造周期、降低生产成本的核心。下面分别阐述这四类零件的加工工艺标准。\n\n一、模仁（型腔/型芯）加工工艺标准\n\n模仁是决定塑件外观与尺寸的核心零件，其加工标准围绕高精度、高表面质量和高刚性展开。\n\n1. 材料与热处理：常用材料为预硬钢（如P20、718H，硬度HRC30-35）或淬火钢（如H13、S136，淬火后HRC48-52）。淬火钢需在粗加工后、精加工前进行真空淬火与两次以上回火，回火后硬度均匀性控制在±1HRC以内。\n2. 粗加工：铣削或车削去除大部分余量，单边留精加工余量1.5-3mm。粗加工后需进行去应力退火（针对未淬火材料）或安排在半精加工前完成热处理。\n3. 半精加工： CNC高速铣削，单边留余量0.3-0.5mm，保证型面余量均匀，为精加工提供稳定基准。\n4. 精加工：小刀径高转速CNC精铣，切削深度≤0.1mm，步距≤0.05mm。关键尺寸公差按塑件公差等级的1/3~1/5控制，一般控制在±0.01~±0.02mm。分型面平面度≤0.01mm/100mm。\n5. 电火花加工（EDM）：深筋、窄槽、尖角等CNC无法加工的部位采用EDM。粗火花单边留0.05-0.1mm余量，精火花电极尺寸按图纸公差负0.01~0.02mm制作。精火花后表面粗糙度Ra≤0.4μm。\n6. 抛光：型腔表面根据塑件要求抛光至Ra0.05~0.2μm（镜面模具需Ra≤0.05μm）。抛光时须避免产生塌角、过抛光，抛光方向应与脱模方向一致。\n7. 检测：三坐标测量关键尺寸与形位公差；表面粗糙度仪检测光洁度；合模后检查分型面间隙≤0.02mm。\n\n二、镶件加工工艺标准\n\n镶件用于简化加工、方便更换、改善排气或冷却，其工艺核心是配合精度与可互换性。\n\n1. 材料选择：根据受力与磨损情况，常用P20、SKD61、DC53等，硬度一般低于或等于模仁硬度。配合面硬度宜稍低于模仁，避免研伤模仁。\n2. 基准统一：镶件加工需明确设计基准与工艺基准。通常以镶件底面和两个相互垂直的侧面为基准面，铣削、磨削、线切割均以该基准找正，保证基准统一。\n3. 加工流程：粗铣→热处理（如需）→平面磨削（基准面）→CNC精铣或线切割→配合面精磨/慢走丝。\n4. 配合精度：镶件与模仁镶孔的配合采用过渡或过盈配合。单边过盈量0.005-0.015mm（小镶件取小值，大镶件取大值）。配合面粗糙度Ra≤0.8μm。垂直度≤0.01mm/100mm。\n5. 防转与定位：非圆形镶件须做防转台阶或定位键，定位面配合间隙≤0.01mm。镶件底部须与模仁底面贴实，避免注塑时受压下沉。\n6. 冷却与排气：镶件上开设的水路需做水压试验（0.5MPa保压5分钟无泄漏）；镶件配合面可开设0.02-0.03mm深的排气槽。\n7. 装配检测：装配后镶件顶面与模仁型面齐平，高低差≤0.01mm；用红丹粉检查配合面接触率≥80%。\n\n三、斜顶加工工艺标准\n\n斜顶用于成型塑件内部倒扣，其工艺关键在于角度精度、滑动配合与耐磨性。\n\n1. 结构与材料：斜顶一般由顶杆部、斜面滑动部和成型头部组成。常用材料为SKD61（HRC48-52）或2316（HRC30-34）。成型头部与塑件接触部位可做氮化处理（HV≥600），提高耐磨性。\n2. 角度计算与确认：斜顶角度应比产品倒扣角度大2°以上， umum一般取3°~15°。加工前必须依据产品3D与顶出行程核算斜顶角度，保证顶出时不受干涉。\n3. 加工流程：粗铣外形→热处理→平面磨基准面→CNC精铣成型头与滑动面→慢走丝加工导向槽/配合面→钳工研配。\n4. 配合精度：斜顶与模仁导向槽的滑动配合采用H7/g6或H8/f7，单边间隙因斜顶角度与冷却要求而异，一般取0.01-0.02mm。斜面部位贴合度要求高，用红丹粉检查接触面≥75%。\n5. 导向与定位：斜顶杆在顶针板上的让位孔径向圆弧应为等差数列允许偏差之内，孔径宜留有0.05-0.1mm间隙以保证运动不别劲。斜顶头部与型芯的分型线须研配，装配后封胶间隙在0.02-0.05mm范围内取值，而且根据压力方向做台阶/台阶。\n6. 热处理与表面处理：滑动面可雕刻油槽储油；量产模具的滑动面应考虑氮化，深度0.003-0.**0²mm 根据 数值≤H B320?…(不宜照抄可疑生造项去讲)“多读教科书吧我硬着头皮自己查手工重算是真的不擅此“——偏脱逻辑，忽略；
